En el mundo de la energía eléctrica y la automatización industrial, los variadores de frecuencia (VFD) han sido uno de logros más destacados en el desarrollo de la electrónica de potencia. Estos dispositivos han revolucionado la forma en que se controlan máquinas de velocidad constante a la era actual de control, velocidad y par, mejorando la eficiencia energética y prolongando la vida útil de los equipos.
Los variadores de frecuencia permiten controlar la velocidad de los motores de corriente alterna de manera eficiente y precisa, brindando una operación óptima para una amplia gama de aplicaciones. Su versatilidad, fiabilidad y capacidad para adaptarse a diversos tipos de cargas han convertido a los variadores de frecuencia en una pieza fundamental de la industria moderna, impulsando la eficiencia energética y mejorando el rendimiento de las máquinas accionadas por motores
¿Qué es un variador de frecuencia?

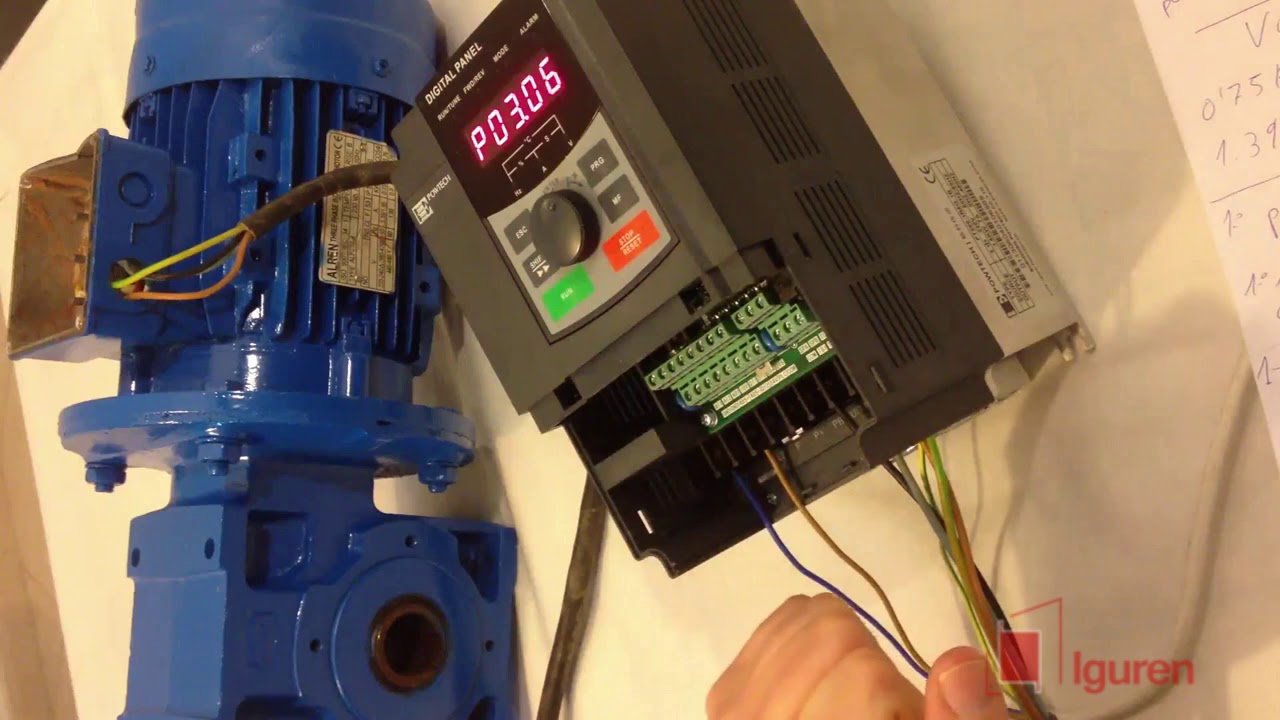

Los variadores de frecuencia son dispositivos electrónicos que permiten regular la velocidad y el par de motores eléctricos controlando la frecuencia y el voltaje de la energía suministrada.
En términos de eficiencia energética, los VFD destacan por su capacidad de reducir el consumo eléctrico hasta en un 70%, especialmente en aplicaciones con cargas variables, como ventiladores y bombas. Además, disminuyen el desgaste mecánico de los motores al eliminar arranques bruscos, prolongando así su vida útil.
Tipos de Variadores
Existen diversos tipos de VFD que responden a las necesidades específicas de cada aplicación industrial. Conocer las diferencias y características de cada tipo es crucial para seleccionar el VDF adecuado para tu sistema. Vamos a sumergirnos en el fascinante mundo de los variadores de frecuencia y explorar las opciones disponibles.

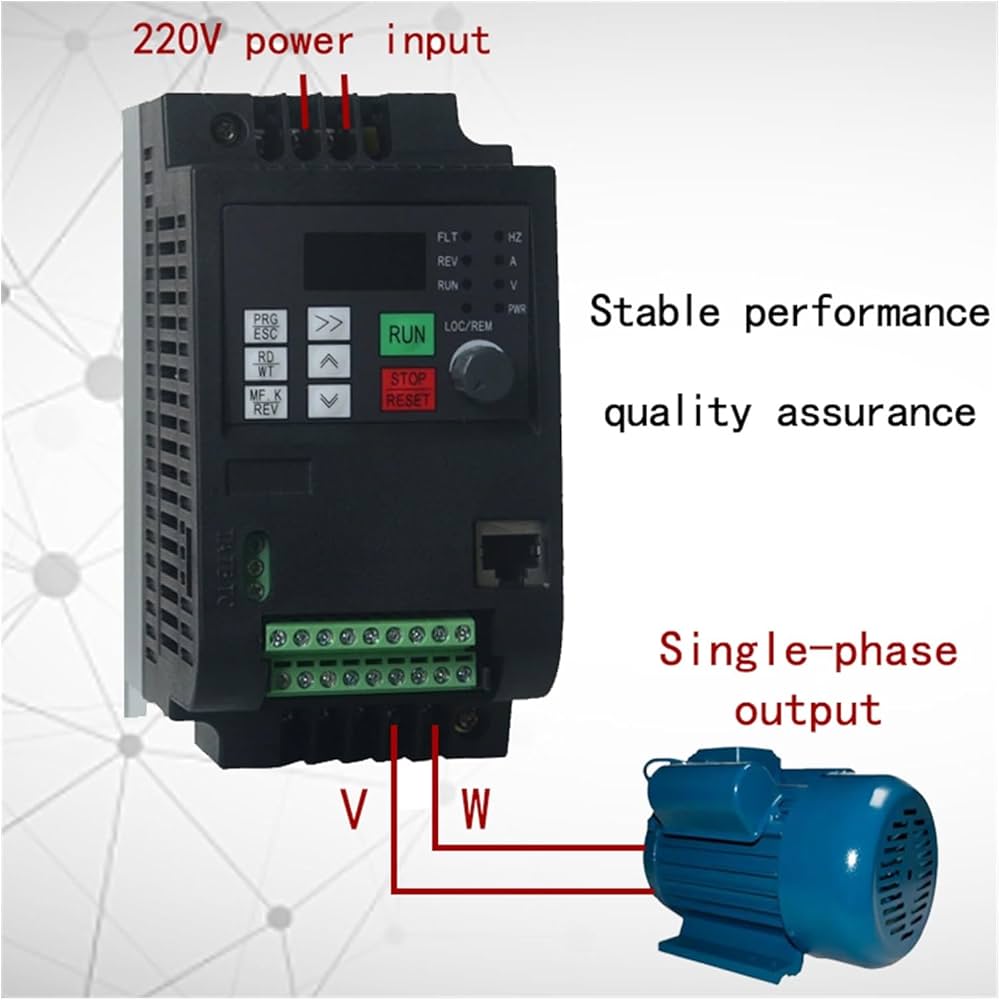

Monofásicos
Ideales para aplicaciones de baja potencia, funcionan con una entrada de corriente alterna (CA), comúnmente a 220V, se utilizan en pequeñas bombas, ventiladores y sistemas HVAC. Son compactos, fáciles de instalar y ofrecen un control básico pero eficaz de la velocidad del motor.
Trifásicos
Diseñados para aplicaciones de alta potencia y uso industrial, operan con una entrada de corriente alterna trifásica generalmente a 380V, estos variadores son esenciales en maquinaria pesada, cintas transportadoras y sistemas de alto consumo energético. Su robustez garantiza un control preciso y confiable en entornos exigentes.
Control Escalar (V/F)
Estos variadores mantienen una relación lineal entre el voltaje y la frecuencia (V/F) para mantener el flujo magnético constante y proporcionar un par de salida constante. Son adecuados para aplicaciones sencillas donde no se requiere un control dinámico del par, como ventiladores y bombas.
Control Vectorial
Ofrecen un control avanzado tanto de la velocidad como del par del motor. Utilizan técnicas avanzadas de control para mantener la velocidad del motor independientemente de las variaciones en la carga.
Estos variadores se dividen en:
- Lazo Abierto: No requieren retroalimentación del motor y son adecuados para aplicaciones de control moderado.
- Lazo Cerrado: Utilizan sensores como encoders para un control preciso, ideales para aplicaciones que demandan alta exactitud, como la robótica y la maquinaria textil.
Beneficios del uso de variadores de frecuencia
El uso de VFD aporta una amplia gama de beneficios a nivel industrial:

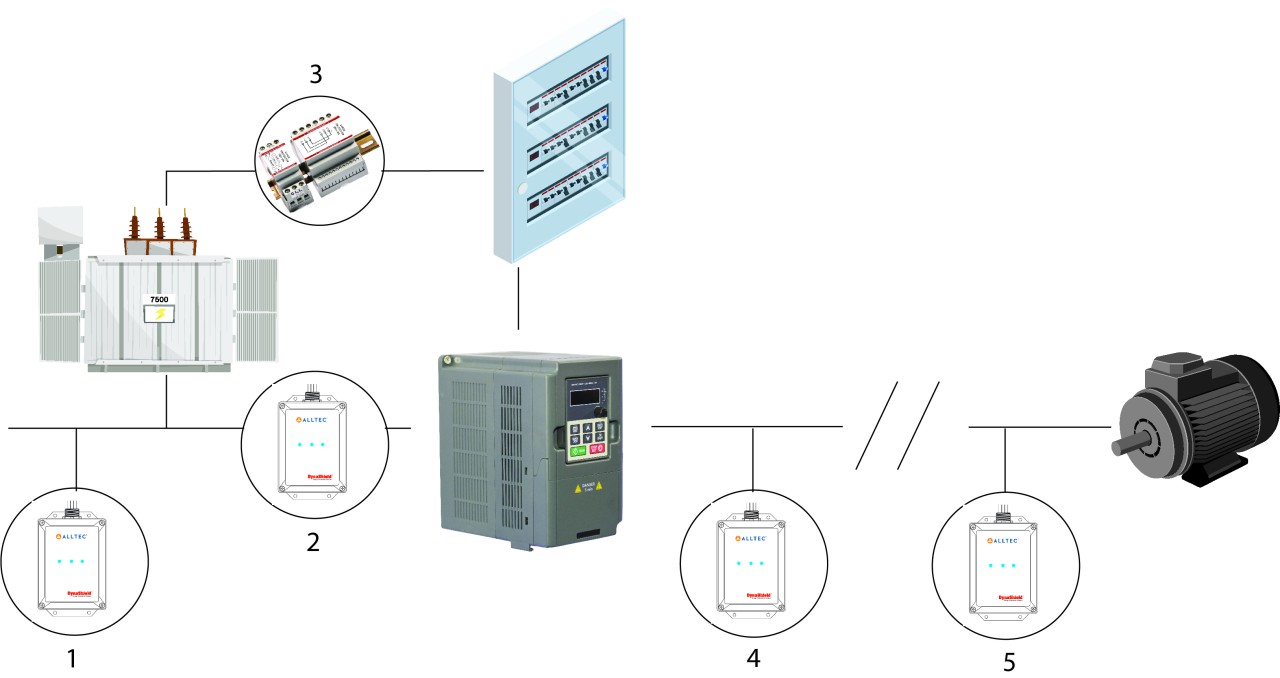

Protección contra sobreintensidades y perturbaciones de voltaje de entrada
Los VFD modernos incorporan avanzadas funciones de protección y diagnóstico que supervisan continuamente las condiciones operativas del sistema. Estas características permiten detectar anomalías como sobrecargas, sobrecorrientes o fallas de energía, y actuar de manera preventiva para evitar daños en los equipos y reducir los tiempos de inactividad. Esta capacidad de diagnóstico en tiempo real optimiza la disponibilidad de maquinaria crítica y asegura la continuidad operativa, un factor esencial en entornos industriales exigentes.
Ventilación más eficiente y adaptada a las necesidades en tiempo real

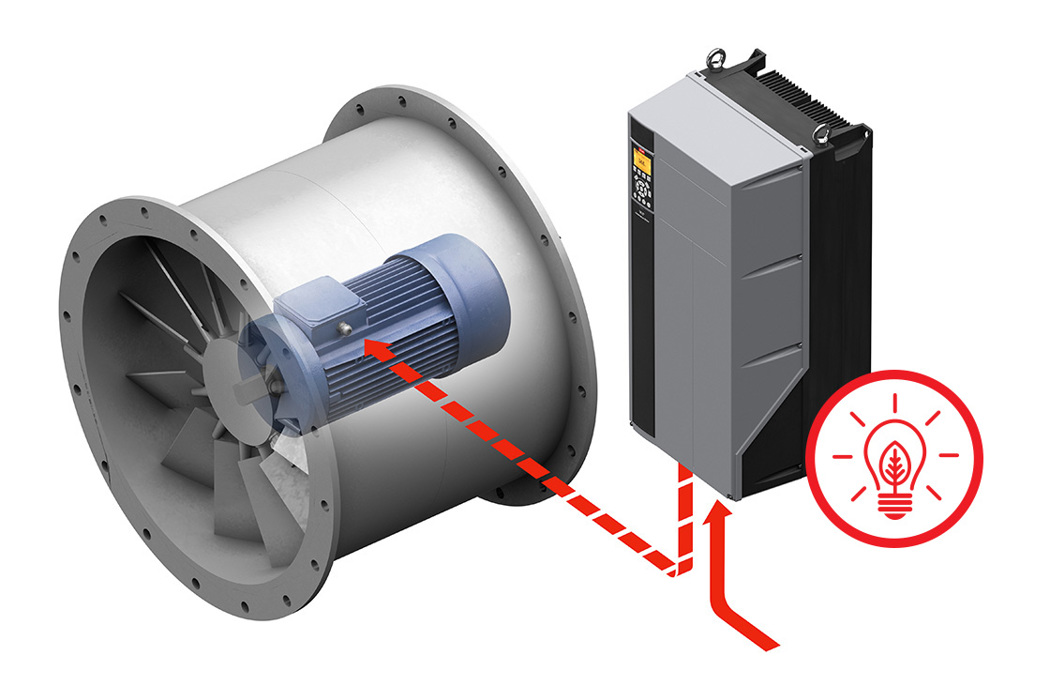

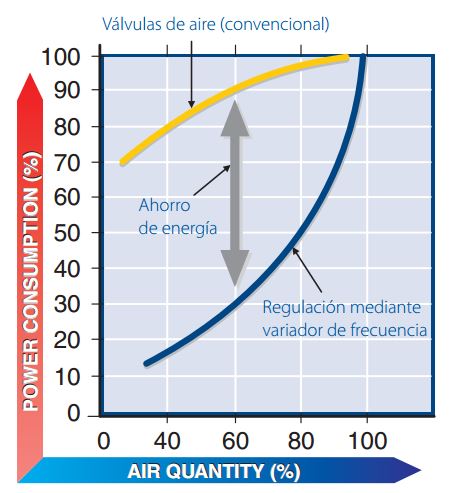

Gracias a su capacidad de ajustar la velocidad de los motores, los variadores de frecuencia permiten una ventilación flexible y eficiente, adaptada a las necesidades dinámicas de cada aplicación. Por ejemplo, en sistemas de climatización o extracción, la velocidad de los ventiladores se adapta automáticamente a las condiciones ambientales, la ocupación del espacio o los requerimientos de temperatura. Esto no solo mejora el rendimiento energético, sino que también minimiza el consumo innecesario, evitando el funcionamiento a velocidad constante y maximizando la eficiencia operativa.
Ahorro Energético
El control preciso de velocidad que ofrecen los VFD se traduce en importantes ahorros energéticos, especialmente en aplicaciones como sistemas de calefacción, ventilación, aire acondicionado (HVAC) y bombeo. Estos dispositivos eliminan la necesidad de operar a plena capacidad cuando no es necesario, lo que reduce significativamente el consumo eléctrico. Estudios indican que la implementación de VFD puede disminuir el consumo energético hasta en un 60% en aplicaciones específicas y generar una reducción global del 20% en sectores industriales y comerciales. Esta optimización no solo mejora la rentabilidad de las operaciones, sino que también contribuye a alcanzar objetivos de sostenibilidad.

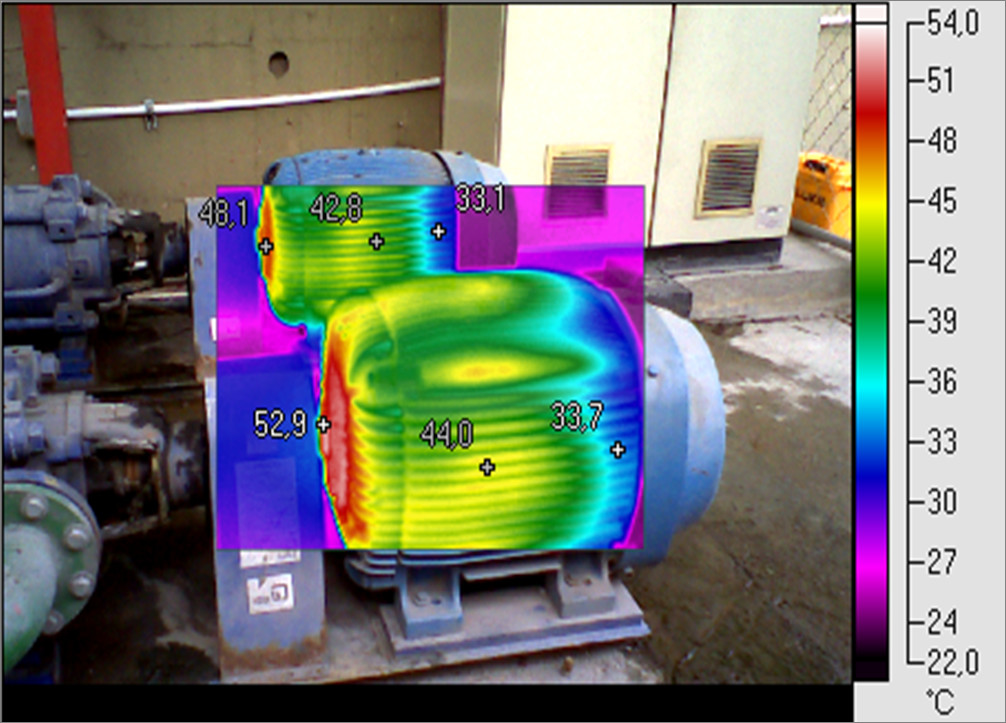

Prolongación de la Vida Útil del Equipo
El uso de VFD reduce el estrés mecánico y térmico en los motores eléctricos, ya que permite un arranque suave, un ajuste dinámico a las demandas de carga y evita el funcionamiento a máxima capacidad de manera constante. Esto disminuye el desgaste de los componentes, prolonga la vida útil de los equipos y reduce las necesidades de mantenimiento. Además, la integración de funciones de protección y diagnóstico en tiempo real asegura un monitoreo continuo del estado del motor, lo que previene fallas prematuras y optimiza la disponibilidad operativa.
Contribución a la Sostenibilidad Ambiental
La eficiencia energética que proporcionan los VFD tiene un impacto directo en la reducción de emisiones de gases de efecto invernadero. Al disminuir el consumo de electricidad, se reduce la huella de carbono asociada a las operaciones industriales. Informes de organismos internacionales como la ONUDI señalan que la implementación de variadores de frecuencia en sistemas de ventilación puede reducir las emisiones de CO2 en hasta un 25%, y en sistemas de bombeo, esta cifra puede llegar al 50%. Esto convierte a los VFD en una herramienta clave para cumplir con metas ambientales y normativas relacionadas con la sostenibilidad.
INVT
Fabricante de Variadores

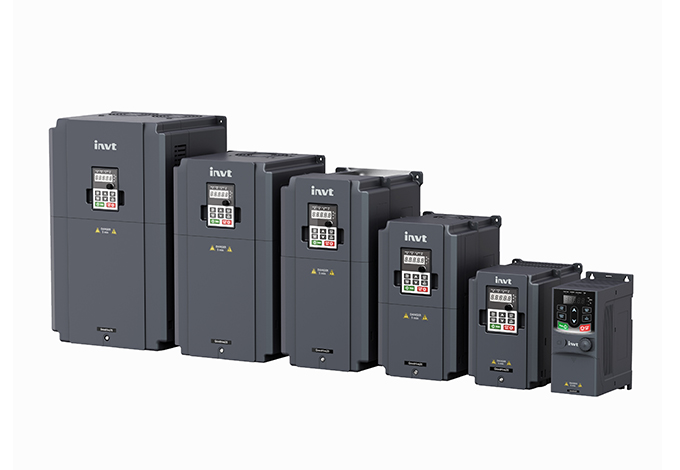

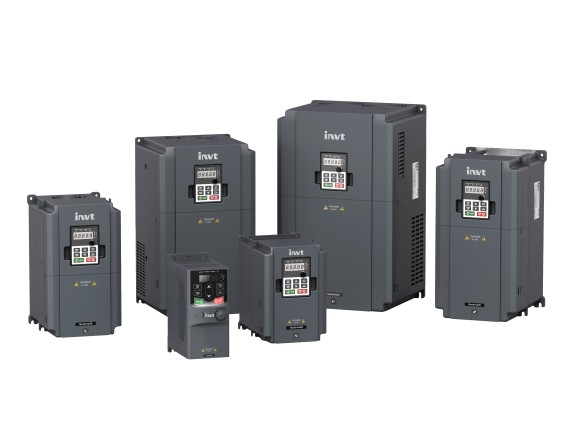

En el ámbito de la ingeniería eléctrica y la automatización industrial, los variadores de frecuencia (VFD) de INVT destacan por su capacidad de adaptarse a una amplia gama de aplicaciones. Estos dispositivos están disponibles tanto en configuraciones de bajo como de medio voltaje, ofreciendo opciones generales y especializadas. Su diseño avanzado permite el control remoto mediante software maestro, además de admitir tarjetas de expansión con funciones específicas, lo que los convierte en herramientas versátiles y esenciales en el sector.
Serie GD20-LA
Control Vectorial de Propósito General
La serie GD20-LA es un variador de frecuencia trifásico compacto y de alto rendimiento, diseñado específicamente para aplicaciones en el mercado de baja potencia. Este dispositivo, operando a 220 VAC, incorpora un avanzado algoritmo de control vectorial que garantiza un desempeño excepcional, confiable y preciso. Representa una solución robusta y eficiente para el control de motores en entornos industriales, combinando su diseño compacto con capacidades avanzadas para enfrentar condiciones exigentes.
Entre sus principales beneficios destacan la optimización del consumo energético y la mejora en la precisión del control, lo que se traduce en una mayor eficiencia operativa y una reducción significativa en los costos de mantenimiento. Su amplio rango de potencias, que va de 0.4 kW a 22 kW, lo hace altamente versátil, permitiendo su integración en diversas aplicaciones, desde ventiladores y bombas hasta maquinaria más compleja en procesos industriales.
Características principales:
- Rango de potencia: 0.4 kW a 22 kW, trifásico.
- Sobrecarga: 150% de corriente nominal durante 60 segundos para aplicaciones de alta demanda
Interfaz de comunicación RS485 con protocolo MODBUS para integración en redes industriales
Diseño resistente y fácil instalación, ideal para entornos industriales. - Aplicaciones típicas: Maquinaria textil, alimentaria, impresión y embalaje, ventiladores, bombas, equipos cerámicos, herramientas para madera y sistemas de transporte.
- Ventajas clave: Diseño eficiente y compacto, rendimiento superior en control vectorial y amplia adaptabilidad en aplicaciones industriales.

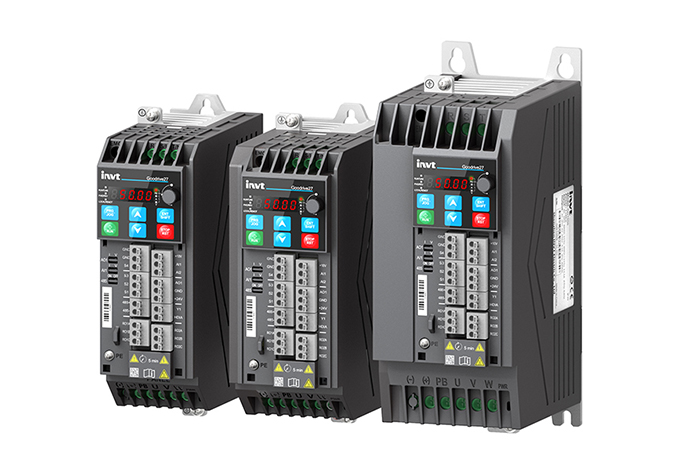

Serie GD27
Variador de Frecuencia Inteligente
El GD27 representa una nueva generación de variadores de frecuencia inteligentes. Diseñado para maximizar el rendimiento y la facilidad de uso, este VFD incorpora una estructura compacta y funcionalidades avanzadas que permiten su integración en una amplia variedad de aplicaciones industriales. Con una arquitectura robusta y versátil, el GD27 es ideal para industrias que demandan precisión, eficiencia y confiabilidad.
Características principales:
- Rango de potencia:
- Monofásico (1PH) 200V ~ 240V: 0.4 kW a 2.2 kW.
- Trifásico (3PH) 200V ~ 240V: 0.4 kW a 4.0 kW.
- Trifásico (3PH) 380V ~ 480V: 0.75 kW a 7.5 kW.
- Aplicaciones típicas: Carpintería, textiles, alimentos, impresión y embalaje, plásticos, sistemas HVAC, equipos logísticos y de transporte.
- Ventajas clave: Interfaz intuitiva, rendimiento excepcional y funciones avanzadas para control preciso y eficiente.
Casos prácticos de aplicación

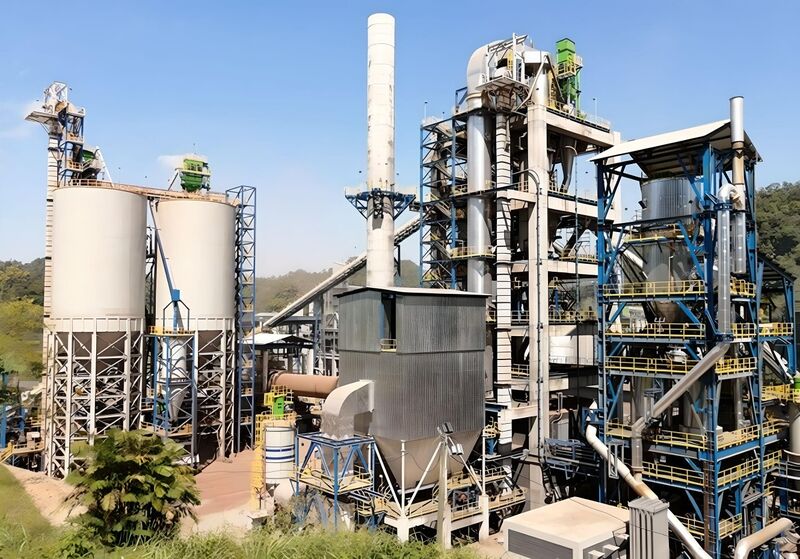

Aplicación de VFD en la industria del cemento

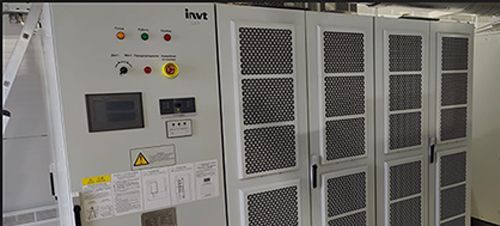

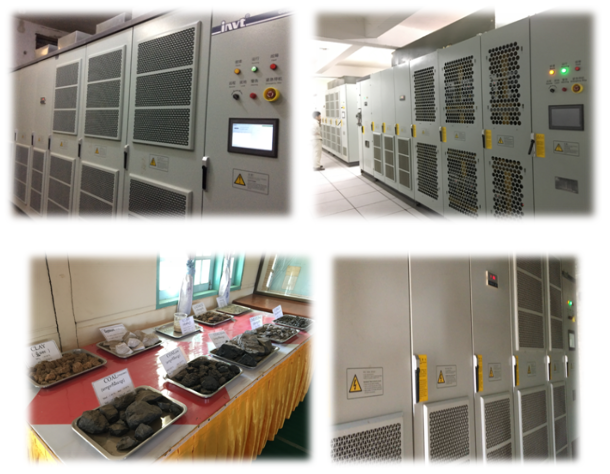

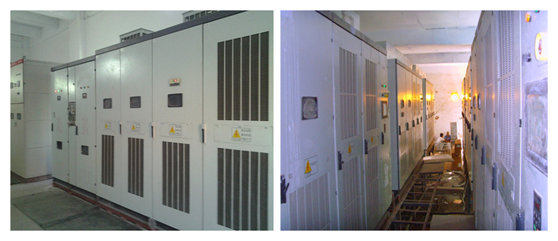

La evolución de la tecnología de variadores de frecuencia (VFD) ha permitido su integración cada vez más amplia en la industria del cemento, adaptándose a las diversas demandas operativas. En INVT, se ha invertido más de una década en el diseño y perfeccionamiento de soluciones específicas para este sector, logrando una combinación de alta confiabilidad y un retorno significativo los clientes.
En un contexto global que exige mayor eficiencia energética y reducción de emisiones, las plantas de cemento buscan optimizar procesos y minimizar el consumo de energía. Con nuestra experiencia y tecnología avanzada, ayudamos a alcanzar estos objetivos, enfrentando desafíos comunes como el alto consumo de energía, los elevados costos de mantenimiento y la limitada disponibilidad de los equipos debido a paradas frecuentes.
Desafíos en la Industria del Cemento
- Enorme Consumo de Energía:
La producción de cemento es intensiva en energía, y una gran parte de esta se destina a motores eléctricos que, en muchos casos, operan a plena capacidad independientemente de las demandas reales, generando un desperdicio considerable. - Altos Costos de Mantenimiento:
Los motores operando a velocidades constantes enfrentan un desgaste acelerado en sus componentes mecánicos, aumentando los costos de mantenimiento. - Baja Disponibilidad de Equipos:
La falta de operación óptima en motores y dispositivos mecánicos reduce la disponibilidad de los equipos, provocando interrupciones frecuentes en los procesos.
La combinación de motores asíncronos y variadores de frecuencia se ha consolidado como la solución ideal para estos problemas, garantizando un funcionamiento óptimo del sistema y mejorando significativamente la eficiencia operativa.

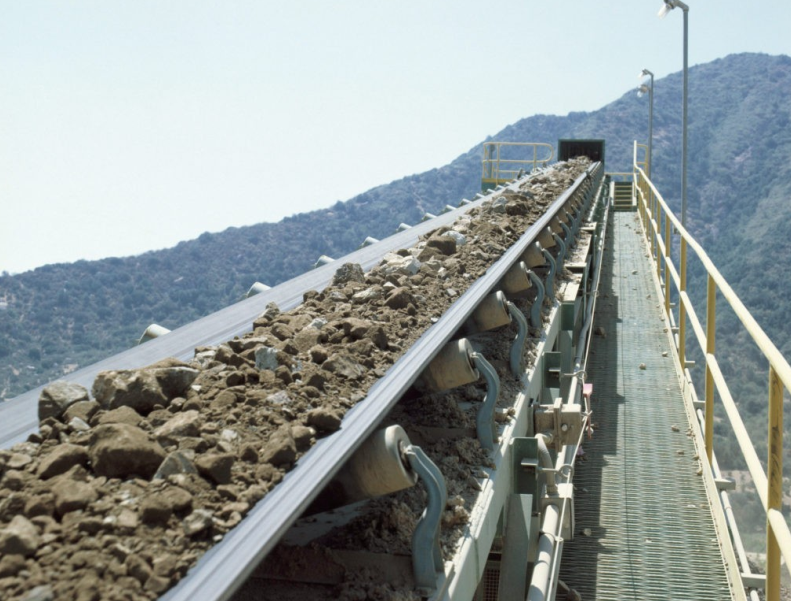

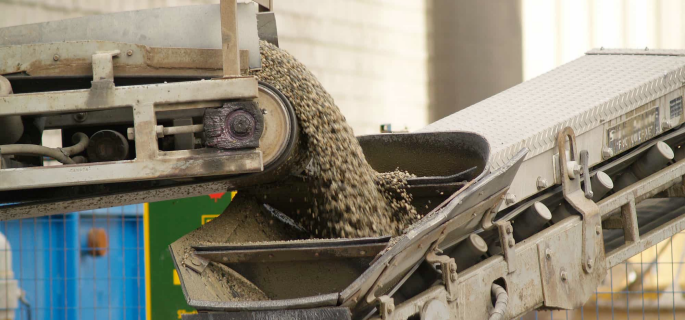

Cintas Transportadoras
Las cintas transportadoras se encuentran en casi todas las fábricas de cemento. Se transporta materia prima / carbón y cemento. El entorno es exigente y siempre existe el riesgo de dañar la cinta al estirarla demasiado, resbalarse o romperse.
Ventajas del VFD:
- Vida Útil Prolongada: Reduce tensiones mecánicas en los engranajes, poleas y correas, especialmente durante arranques, paradas y operaciones regulares.
- Ahorro Energético: Permite operar las cintas transportadoras a velocidades reducidas según la demanda, evitando el consumo excesivo.
- Arranque Suave: Los VFD proporcionan una aceleración suave a las cintas transportadoras, minimizando los picos de corriente y asegura un inicio controlado, incluso bajo carga completa.
- Inspección en Baja Velocidad: Facilita el mantenimiento sin detener completamente la operación, haciendo funcionar las cintas transportadoras a baja velocidad.
- Reparto de Carga Preciso: En transportadores con múltiples motores, asegura un reparto uniforme, reduciendo el riesgo de deslizamientos.

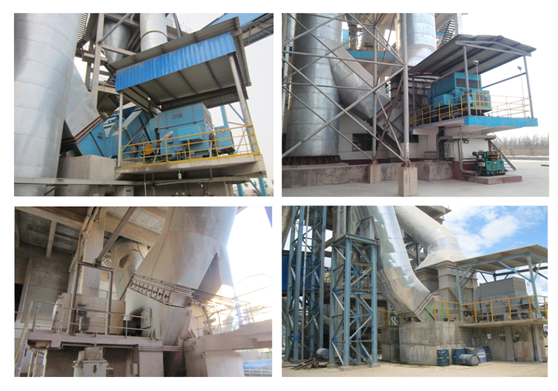

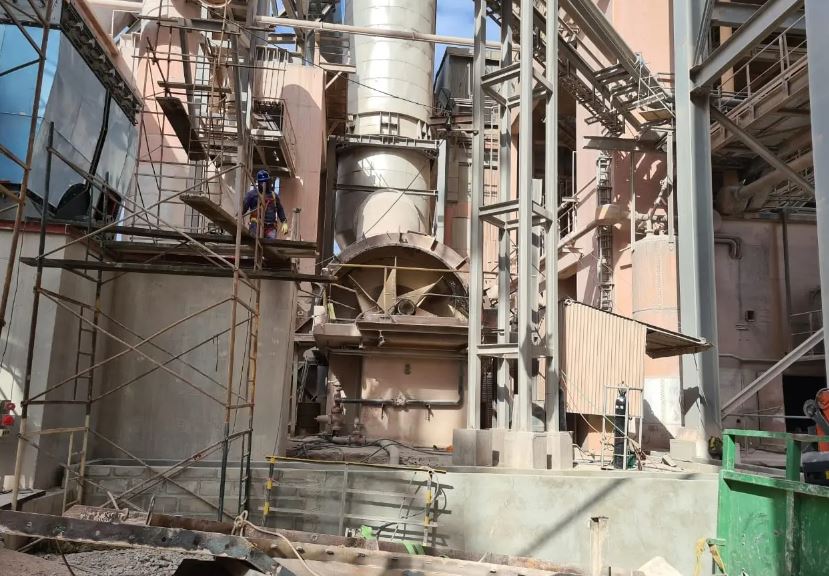

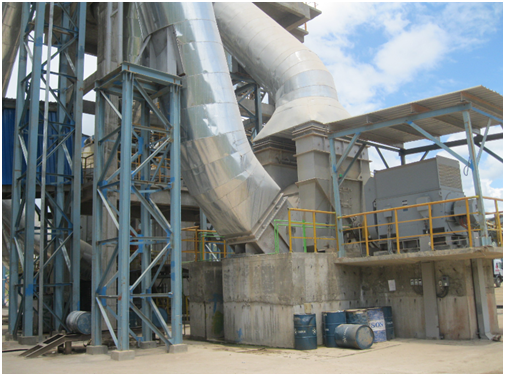

Ventiladores
Hay una variedad de ventiladores en las fabrica de cementos, desde ventiladores en los molinos de materia prima hasta ventiladores de precalentadores, estos equipos consumen gran parte de la energía eléctrica de la planta.
Beneficios del VFD:
- Ahorro Energético Superior al 60%: Al ajustar la velocidad de los ventiladores según las necesidades reales del proceso hay un ahorro energético importante.
- Control de Proceso Optimizado: Los VFD permiten un rango de operación amplio y ajustable según los requisitos reales.
- Alta Disponibilidad: Los VFD Minimiza paradas no planificadas.
- Costos de Mantenimiento Reducidos: Prolonga la vida útil de los componentes mecánicos.

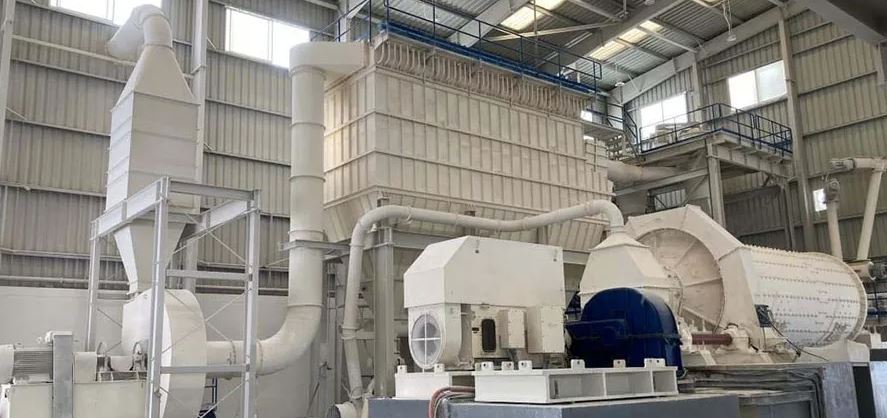

Molinos
Los molinos son responsables de transformar materiales grandes en partículas finas, un proceso que consume gran cantidad de energía, además que son utilizados en gran parte del proceso de fabricación de cemento.
Ventajas del VFD:
- Vida Útil Extensa: El uso de VFD reduce tensiones en engranajes y otros componentes mecánicos durante arranques y paradas. Ayudan a optimizar la velocidad del molino para que coincida con el flujo del material, para asi minimizar los desgastes del molino.
- Ahorro Energético: Los VFD ajustan la velocidad de acuerdo con la demanda de producción de cemento, generando significativos ahorros en plantas de alta capacidad.
- Arranque Suave: Evita pulsaciones de par que podrían dañar el equipo. Las bajas corrientes de arranque y el alto par de arranque permiten un arranque suave del molino, incluso cuando está completamente cargado.
- Optimización de la Producción: Ajusta la velocidad para maximizar la eficiencia en función de las demandas de los procesos ascendentes y descendentes. El molino puede funcionar a carga parcial sin tener que detener el proceso. Los VFD pueden ajustar la velocidad según el volumen de carga.
Los Variadores de Frecuencia INVT combinan tecnología de control vectorial avanzada, diseños compactos y eficiencia energética para ofrecer soluciones confiable y versátil que optimiza el rendimiento de motores eléctricos en diversas aplicaciones industriales, reduciendo costos operativos y maximizando la productividad.
